半导体高低温湿热性能验证操作指南

【资料简介】

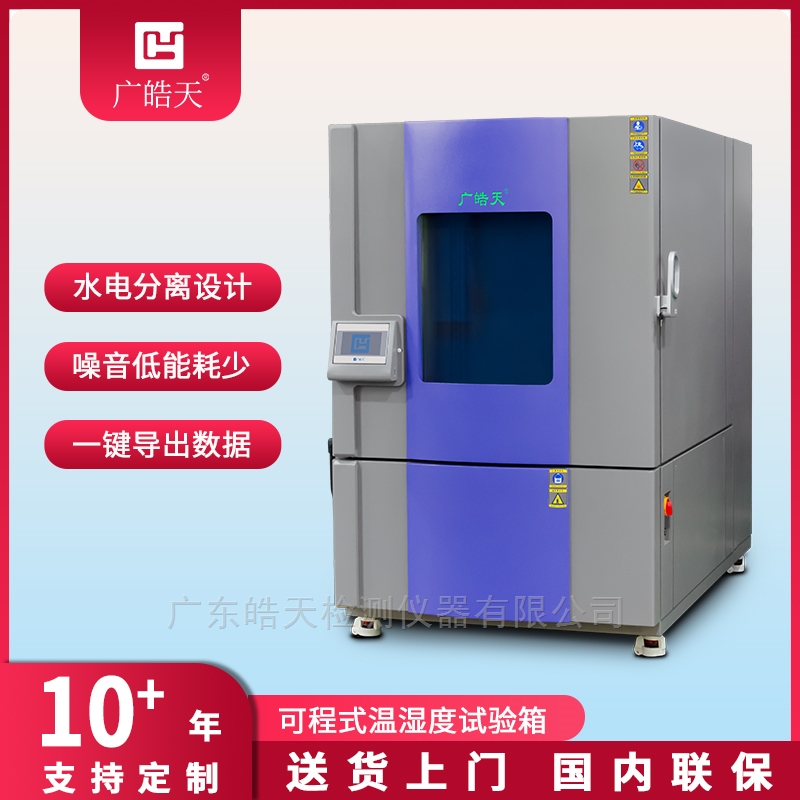

半导体高低温湿热试验箱性能验证操作指南

半导体高低温湿热试验箱的性能验证测试是一项严谨且标准化的操作，目的是确认设备能否在其规格范围内精确、稳定、均匀地提供所需的温度、湿度环境，以及满足升温/降温速率的要求。这对于确保半导体器件可靠性测试（如HTOL、THB、uHAST、TCT等）结果的准确性和可比性至关重要。

以下是详细的性能验证测试操作流程：

? 一、 测试前准备

明确规范与标准:

确定依据的标准：常用标准包括 IEC 60068 系列 (尤其是 IEC 60068-3-5, IEC 60068-3-6, IEC 60068-3-11)、MIL-STD-810、JESD22-A104 (温度循环)、JESD22-A101 (高温存储)、JESD22-A110 (高加速温湿度应力测试) 等，以及设备制造商的技术规格书。

确定测试参数范围：需要验证的温度范围（高温点、低温点）、湿度范围（如果需要）、温变速率范围、稳定时间要求、均匀度、波动度（稳定性）等具体目标值。

确定测试负载：性能验证通常在空载（无产品）状态下进行，以评估设备本身的性能。有时根据特定要求或标准，也可能在满载（符合规定的热负载和几何分布）下进行验证。

校准传感器:

使用经过国家或国际认可的标准实验室校准过的温度传感器（通常使用铂电阻 PT100 或 PT1000）和湿度传感器（如电容式高分子薄膜传感器）。

校准证书必须在有效期内，并记录校准点的测量不确定度。

传感器布点:

数量：通常至少2个（或按标准要求）。

位置：一个靠近控制传感器，另一个放在工作空间内具有代表性的位置（如远离加湿源或可能易干燥的位置）。

数量：通常至少需要9个（或根据标准要求更多）。这是为了评估工作空间内的温度均匀性。

位置：遵循“3x3”原则或设备标准要求。典型位置包括：

工作空间几何中心点 (1个 - 控制点/参考点)。

8个角落点：工作空间内，尽可能靠近但不接触内壁的8个顶点区域。

(可选/按标准要求)：上下表面中心点、左右侧壁中心点、前后壁中心点等。

温度传感器：

湿度传感器（如适用）：

注意事项： 传感器线缆应尽可能细，并妥善固定，避免影响箱内气流或接触箱壁。传感器感温/感湿部分应暴露在空气中。

数据采集系统设置:

使用高精度、多通道的数据采集器。

设置合适的采样间隔（例如，稳定阶段至少每分钟记录一次所有点数据，温变阶段可能需要更密集的采样）。

确保采集系统的时间戳准确。

设备准备:

清洁试验箱内部，确保无杂物阻碍气流。

检查加湿用水（如使用）的水质符合要求（通常要求去离子水或纯净水，防止结垢）。

确保设备接地良好。

预热/预冷设备至接近环境温度或测试起始点温度。

? 二、 测试执行

温度稳定性测试（恒温点测试）:

在稳定阶段（通常至少30分钟，或按标准规定如2小时），连续记录所有传感器的温度（和湿度）值。

计算：

温度均匀度： 在稳定期间同一时刻，工作空间内最高温度点与低温度点读数的差值（Max - Min）。

温度波动度/稳定性： 在稳定期间内，工作空间内任意一点温度随时间变化的范围（该点的 Max - Min）。

温度偏差： 控制点（或所有点的平均值）在稳定期间的平均值与设定值的差值。

(湿度同理)：计算湿度均匀度、波动度、偏差（如果测试湿度）。

设定点： 选择需要验证的关键温度点（通常包括最高工作温度、低工作温度、常温点，可能还包括高温高湿点如85℃/85%RH，55℃/85%RH等）。

运行： 将试验箱设定到目标温度（和湿度，如果需要）。

稳定阶段： 等待设备达到设定点并进入稳定状态。稳定通常定义为所有测量点的温度（湿度）在连续一段时间（如30分钟）内都在设定值±规定的允差内波动（例如±0.5℃）。

数据记录：

温变速率测试（温度变化测试）:

在整个温变过程中（升温和/或降温），连续密集地记录所有传感器（特别是中心点）的数据。

计算：

平均温变速率： 计算温度从起始点变化到目标点（通常取变化范围的10%到90%区间）的平均速率（℃/min）。公式：(T_end - T_start) / (t_end - t_start)。

线性段温变速率： 识别温度变化最线性的区间（通常在中间段），计算该区间的瞬时速率。

确认： 验证实测速率是否达到设备规格要求（如 ±1℃/min 或 ±3℃/min 等）。半导体测试通常对温变速率有严格要求（如TCT测试要求>10℃/min或15℃/min）。

设定点： 设定从起始温度（如常温）到目标温度（如高温或低温）的完整变化过程。

运行： 启动温度变化程序。

数据记录：

注意事项： 测试温变速率时，通常不要求均匀度和波动度指标。

湿度性能测试（如适用）:

通常结合高温高湿点（如85℃/85%RH, 55℃/85%RH）进行稳定性测试（见步骤1），计算湿度的均匀度、波动度和偏差。

可能还需要测试湿度变化的响应时间和稳定性（例如从50%RH升到85%RH所需时间及稳定后的性能）。

特别注意： 在低温下（接近或低于0℃）进行湿度测试非常困难且意义不大，因为此时相对湿度控制精度低且易结霜/结冰。验证范围通常是设备标称的湿度可控范围（通常在+10℃或更高温度以上）。

恢复时间测试（可选但重要）:

在完成一个各种温度（如高温或低温）测试后，将设备设定点调整到常温（如25℃）。

记录工作空间中心点（或其他关键点）温度恢复到常温稳定状态（如25±2℃）所需的时间。

评估该时间是否符合要求（影响测试效率）。

? 三、 数据分析与报告

数据处理：

对所有记录的原始数据进行整理。

根据标准要求和设备规格，计算每个测试项目（温度均匀度、波动度、偏差、温变速率、湿度均匀度、波动度、偏差等）的结果。

计算时考虑传感器的不确定度。

结果评估：

将计算结果与选定的标准（如IEC 60068-3-5）规定的要求或设备制造商规格书中的性能指标进行对比。

明确判断每个验证项目是否通过（Pass） 或不通过（Fail）。

生成报告：

试验箱信息：型号、序列号、制造商。

测试目的：性能验证。

依据标准：列出所有引用的标准编号和名称。

测试参数：验证的温度范围、湿度范围、温变速率要求、稳定时间要求等。

测试条件：空载/满载（说明负载情况）、传感器布点示意图（非常重要！）、数据采集间隔。

测试设备：使用的数据采集器型号、序列号；传感器的型号、序列号、校准证书号及有效期。

测试过程描述：执行的测试项目（恒温点、温变速率等）、设定点、运行时间。

原始数据： 包含所有传感器在所有时间点的读数（通常作为附件或在电子报告中）。

计算结果： 每个测试项目的详细计算结果表格（例如每个恒温点的均匀度、波动度、偏差值；温变速率值）。

结果评估： 清晰列出每个计算结果与标准/规格要求的对比，给出明确的Pass/Fail结论。

测试环境：实验室环境温度、湿度。

测试日期、操作人员、审核人员。

结论：对整个性能验证结果的总结性陈述（是否满足所有要求）。

报告应清晰、完整、可追溯，包含以下关键信息：

? 四、 关键注意事项

定期进行： 性能验证不是一次性的工作。应制定定期验证计划（通常每年至少一次，或根据使用频率、关键程度、法规要求增加频次）。在设备大修、搬迁、关键部件更换后也必须重新验证。

符合性： 确保验证过程严格遵循选定的标准和内部质量体系（如ISO/IEC 17025）要求。

记录保存： 所有原始数据、计算过程、报告必须妥善存档，确保可追溯性。

人员资质： 操作人员应经过培训，熟悉设备操作、测试标准和数据采集系统。

安全： 操作高低温设备时注意高温烫伤、低温冻伤的风险。



总结来说，半导体高低温湿热试验箱的性能验证是一个系统化、数据驱动的过程，核心在于使用经过校准的传感器科学布点，在关键工况下采集数据，严格按照标准计算性能指标（均匀度、波动度、偏差、温变速率），并与要求进行对比，最终形成可审计的报告。 这是保证半导体可靠性测试结果可信度的基石。如果你需要具体的标准文本或报告模板，我可以帮你进一步查找或提供框架。





以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
