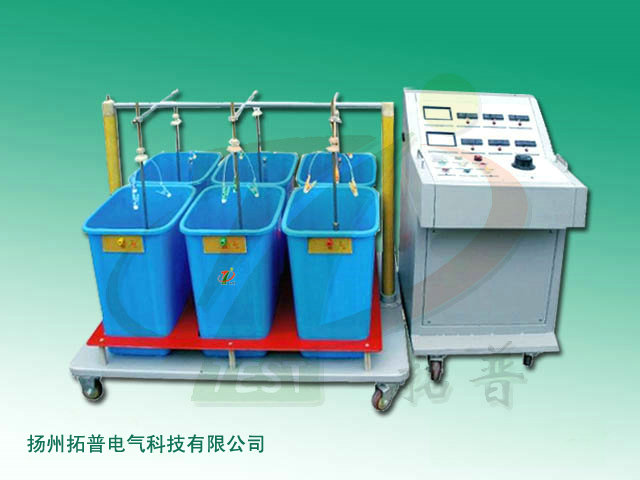

绝缘靴手套耐压试验装置_TP_DLXT-A_技术参数

扬州拓普电气科技有限公司提供的绝缘靴手套耐压试验装置_TP_DLXT-A_技术参数

 绝缘靴与绝缘手套是电力系统操作和检修的安全防护用具，DL408《电业安全工作规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。
绝缘工器具耐压试验系统采用多路高压泄流测量技术及红外数据通讯技术，实现了安全测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统进行隔离，不仅可以准确测量多路高压泄漏电流，而且确保了高压试验的安全进行。
    为了提高工作效率，本设备一次可同时对8只试品进行试验，为避免重复试验，采用高压分断技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到试验完成。

功能特点
1、本设备可同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。
2、采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。
3、可测量试验电压、试验变压器一次电流等参数。
4、采用红外通讯技术，使操作台与高压系统相互隔离，确保试验安全。
5、全自动进行耐压试验。试验开始后，仪器自动合闸以标准要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流，并自动保存试验结果。
6、具有专用接地容器，便于操作。
7、每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
8、具有过压、过流保护功能。
9、具有高压危险指示功能。
10、具有实时日历、时钟显示功能。
11、可保存60组试验数据，随时查阅。可采用热敏打印机现场打印测试结果。

技术指标
1、额定输出电压：50kV
2、额定容量：5kVA
3、输出电压量程：50.0kV（250V）
4、电压测量误差：＜±（1.0%U+0.1%Umax）
                 其中U为示值，Umax为量程上限值
5、输入电流量程：25.0A
6、电流测量误差：＜±（0.5%I+0.05%Imax）
                 其中I为示值，Imax为量程上限值
7、泄漏电流量程：25.0mA
8、泄漏电流测量误差：±（1.0%I+0.1个字），其中I为示值
9、泄漏电流分辨率：0.01mA
10、数显计时：10～990S
11、测试工位：8个
