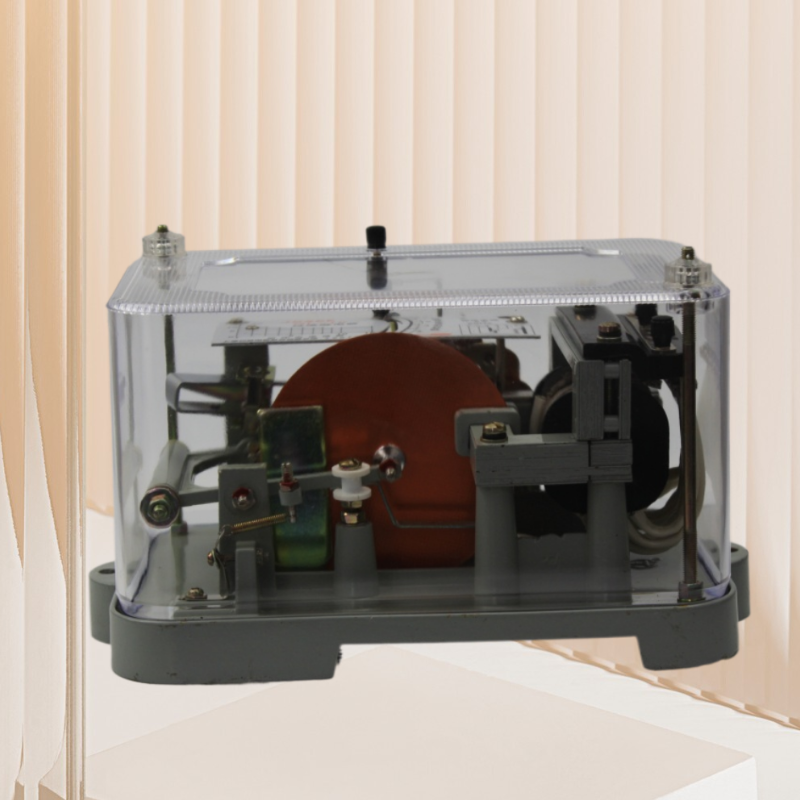

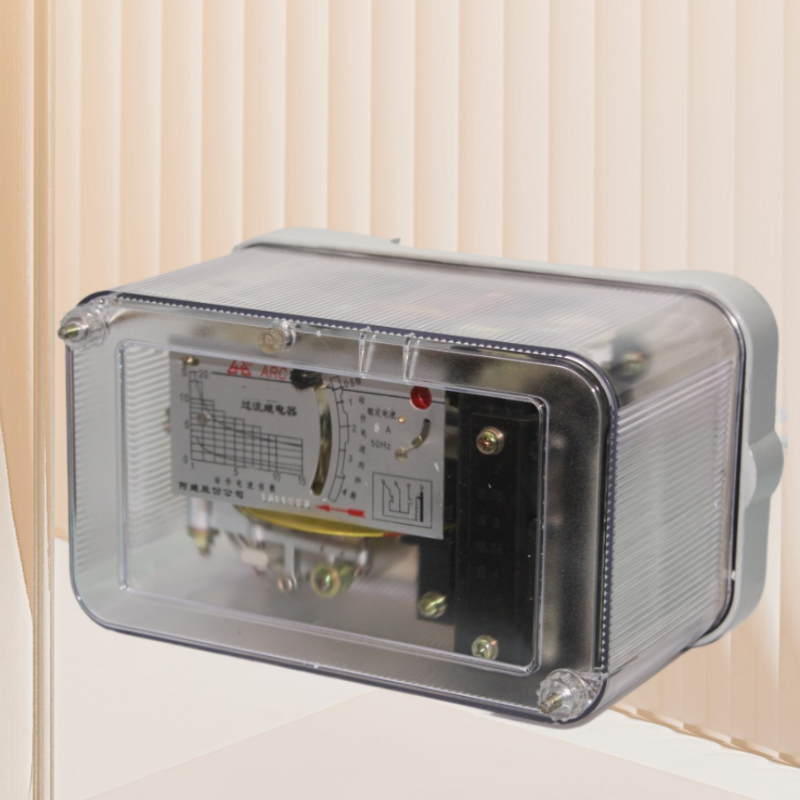

电流继电器 GL-11/10 板前接线 JOSEF约瑟

一、产品定位与核心功能

GL-11/10是GL-10系列反时限过流继电器中的典型型号，专为电机、变压器等主设备及输配电系统的继电保护设计。其核心功能包括：

• 过负荷与短路保护：当系统电流超过整定值时，按预定延时可靠动作或发出信号，切除故障部分。

• 反时限特性：动作时间随电流增大而缩短（如10倍整定电流下动作时间0.5-4秒），符合电力设备过载保护需求。

• 复合动作原理：结合感应式（反时限延时）和电磁式（瞬时动作）元件，兼顾灵敏性与可靠性。

二、技术特性与参数

1. 基本参数

• 感应元件：动作时间与电流平方成反比，10倍整定电流下动作时间0.5-4秒。

• 电磁元件：瞬时动作，电流倍数达2-8倍整定值时快速触发。

• 额定电流：10A（另有5A型号如GL-11/5）。

• 整定范围：动作电流可调至4-10A（GL-11/10），支持多档抽头调整。

• 延时特性：

• 返回系数：≥0.85（GL-11/12型），确保故障切除后可靠复位。

• 功率消耗：≤15VA（整定电流下），降低系统能耗。

2. 触点与负载能力

• 动合触点：250V下接通/断开直流5A或交流5A（需由其他触点断开电路）。

• 动断触点：250V下断开直流0.5A（时间常数5±0.75ms）或交流2A（功率因数0.4±0.1）。

• 触点形式：一动合或一动断主触点（部分型号如GL-15/16为转换触点）。

• 触点容量：

3. 结构与材料

• 绝缘电阻：≥300MΩ（各电路与外壳间）。

• 耐压：2kV/50Hz交流试验电压，1分钟无击穿或闪络。

• 壳体：凸出式固定接线，支持板前或板后安装，适应不同空间需求。

• 绝缘性能：

• 环境适应性：工作温度-25℃至+80℃，湿度≤85%，适应恶劣工业环境。

三、应用场景与优势

1. 典型应用领域

• 电力系统：发电厂、变电站的电机和变压器保护，防止过载烧毁。

• 工业自动化：生产线设备启停控制，避免电流冲击损坏设备。

• 输配电网络：线路短路故障快速隔离，保障电网稳定运行。

2. 核心优势

• 高可靠性：复合动作原理结合机械寿命5000次、电寿命500次，确保长期稳定运行。

• 灵活配置：多档整定电流和延时时间，适配不同负载需求。

• 安全设计：触点先合后断结构（如GL-15/16型），防止电流互感器二次侧开路。
