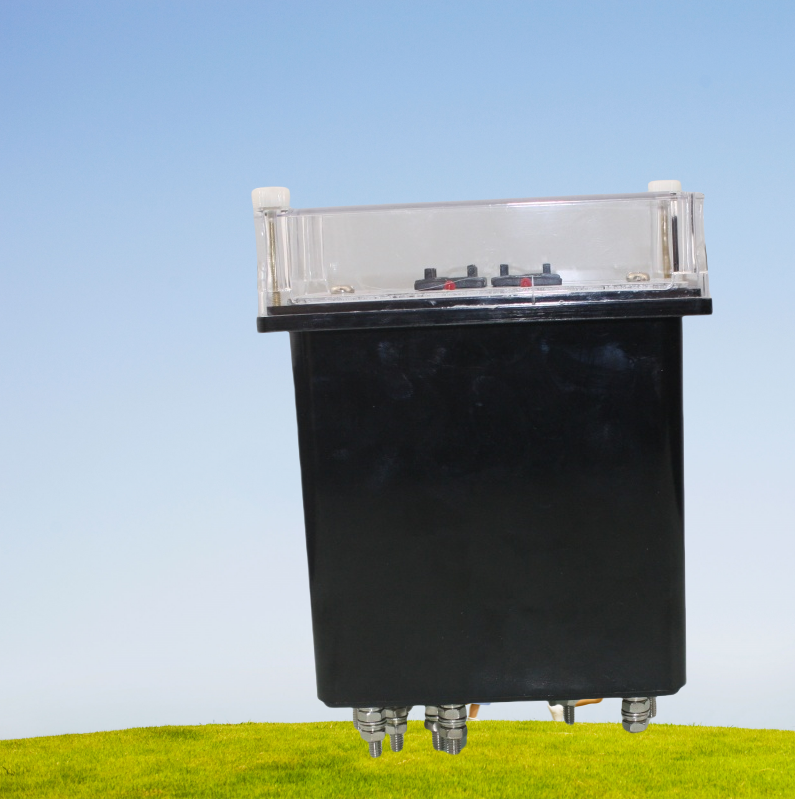

JOSEF约瑟 SS-94时间继电器 耐腐蚀，可靠

一、产品定位与用途

SS-94系列时间继电器是专为电力系统二次回路及工业自动化控制设计的静态型数字式延时元件，核心功能是通过高精度延时控制实现被控元件的时序动作，保障电网安全运行及自动化设备的协调工作。其典型应用场景包括：

• 电力系统继电保护：如变压器差动保护时延控制、断路器分闸延时，确保保护装置选择性配合。

• 工业自动化控制：自动化生产线工序间隔控制、设备联锁保护，例如电机延时启动、输送带顺序启停。

• 时间级差配合：适用于对时间精度要求高、级差小的场合，如多级保护系统的时序协调。

二、核心参数与性能

1. 延时特性

• 延时范围：覆盖20毫秒至9999秒，分为四个量程段（20ms-9.999s、0.1s-99.99s、1s-999.9s、10s-9999s），级差分别为1ms、10ms、0.1s、1s，满足短时快速切换与长时间延时需求。

• 延时精度：误差绝对值≤±(0.1%整定值 + 3ms)，动作一致性误差≤±(0.1%整定值 + 3ms)，确保多次动作时间高度一致。

2. 电气参数

• 直流有感负荷（250V/1A，时间常数5±0.75ms）下断开容量50W，长期导通电流5A。

• 交流负荷（250V/2A，cosΦ=0.4±0.1）下断开容量250VA。

• 额定电压：支持直流48V、110V、220V三级可选，适应不同电源系统。

• 触点容量：

• 介质强度：各导电端子与外壳间能承受2000V（有效值）、50Hz交流电压历时1分钟无击穿或闪络。

3. 结构特性

• 安装方式：提供嵌入式板后（A11K）、凸出式板后（A11H）、凸出式板前（A11Q）三种结构，适配不同配电柜布局。

• 防护等级：封闭式防护结构，符合3C认证标准，适应恶劣工业环境。

三、功能特性与设计亮点

1. 高精度与可靠性

• 晶振分频技术：采用进口CMOS集成电路与石英晶体振荡器，通过分频计数实现延时，消除机械式继电器的磨损误差，寿命达5×10?次机械操作。

• 时间补偿预置电路：对极短延时值（如20ms）进行补偿，确保精度符合整定值。

2. 灵活性与适应性

• SS-94/1至SS-94/4：配置1-4组转换触点，适应不同控制需求。

• SS-94B：支持双回路独立延时控制，配备两副可调延时动合触点与瞬动转换触点。

• SS-94/6：采用四档量程级差设计，重量≤1.5kg，介质强度达2000V/50Hz。

• 多子型号选择：

• 环境适应性：工作温度范围-10℃至+50℃，湿度≤90%（无凝露），海拔≤2000m，满足多数工业场景需求。

SS-94系列集成电路时间继电器

SS-94/1集成电路时间继电器

SS-94/2集成电路时间继电器

SS-94/3集成电路时间继电器

SS-94/4集成电路时间继电器

SS-94/41集成电路时间继电器

SS-94/42集成电路时间继电器

SS-94/43集成电路时间继电器

SS-94/44集成电路时间继电器

SS-94/11集成电路时间继电器

SS-94/12集成电路时间继电器

SS-94/13集成电路时间继电器

SS-94/14集成电路时间继电器

SS-94/21集成电路时间继电器

SS-94/22集成电路时间继电器

SS-94/23集成电路时间继电器

SS-94/24集成电路时间继电器

SS-94/31集成电路时间继电器

SS-94/32集成电路时间继电器

SS-94/33集成电路时间继电器

SS-94/34集成电路时间继电器
