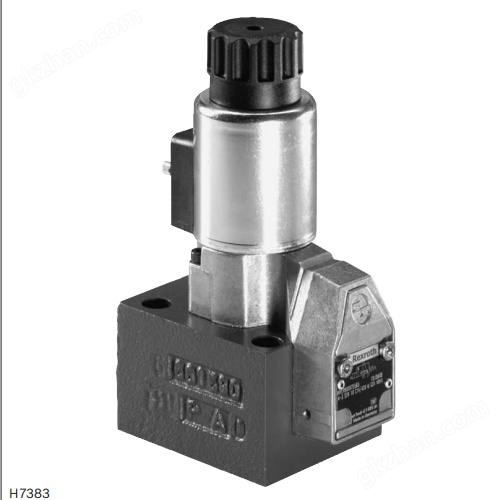

Bosch Rexchroth SEW系列是一款坚固耐用、性能可靠的直动式电磁座阀，适用于需要高压力、低泄漏和精确控制的工业液压系统。直动式电磁操作的座阀 (Directional seat valves, direct operated, with solenoid actuation)用于控制液压系统中油流启动、停止和方向的阀门。

Bosch Rexroth力士乐SEW系列电磁阀 希而科

Bosch Rexroth力士乐SEW系列电磁阀 希而科

品牌：Bosch Rexroth

系列:SEW

品名：直动式电磁换向座阀

Bosch Rexroth SEW 型号解析

该文件描述的是博世力士乐（Bosch Rexroth）的 SEW 系列 直动式电磁换向座阀。其完整的订货号由一系列代码组成，每个代码代表了阀门的一个特定配置。订货号的结构如下：

[01] - [02] [03] [04] [05] / [06] / [07] [08] [09] / [10] [11] / [12] [13] / [14] / [15] / [16]

下面是对每个位置代码的详细解释：

[01] 液压油类型 (Hydraulic Fluid)

· M: 矿物油 (Mineral oil)

· 说明：这是标准配置，适用于 HL, HLP, HLPD, HVLP, HVLPD 等矿物油基液压油。

[02] 主油口数量 (Number of Main Ports)

· 2: 2个主油口 (2 main ports) - 对应 2/2 通阀

· 3: 3个主油口 (3 main ports) - 对应 3/2 通阀

· 4: 4个主油口 (4 main ports) - 对应 4/2 通阀

· 说明：4/2通阀是通过在3/2通阀下方叠加一个“Plus-1板”实现的。

[03] 阀门类型 (Valve Type)

· SEW: 座阀，直动式 (Seat valve, direct operated)

· 说明：这是该系列阀门的核心类型标识。

[04] 规格 (Size)

· 6: 规格 6 (Size 6)

· 说明：指阀门的安装尺寸符合 DIN 24340 Form A 和 ISO 4401-03-02-0-05 标准。

[05] 功能符号 (Symbols)

这是定义阀门在初始位置（电磁铁未通电）和工作位置（电磁铁通电）时油路通断关系的核心代码。文件中提供了多种组合。

·

初始位置符号 (左列):

·

· T: P 口关闭，A 口接通 T 口 (Tank)

· N: P 口接通 T 口，A 口关闭

· A: P 口接通 A 口，T 口关闭

· a: P 口接通 A 口，T 口关闭

·

工作位置符号 (右列):

·

· a: P 口接通 A 口，T 口关闭

· b: P 口关闭，A 口接通 T 口

· U: P 口关闭，A 口接通 T 口

· C: P 口接通 A 口，T 口关闭

· D: 用于4/2通阀，P口接通A口，B口接通T口

· Y: 用于4/2通阀，P口接通B口，A口接通T口

·

常见组合示例:

·

· T a: 2/2 或 3/2 通阀，初始位置P关A通T，工作位置P通A关T。

· N b: 2/2 或 3/2 通阀，初始位置P通T关A，工作位置P关T通A。

· U C: 3/2 通阀，初始位置P关A通T，工作位置P通A关T。

· D Y: 4/2 通阀（带Plus-1板），初始位置P通A，B通T；工作位置P通B，A通T。

[06] 组件系列 (Component Series)

· 3X: 组件系列 30 至 39 (30 to 39)

· 说明：X代表0-9的任意数字。该系列保证了安装和连接尺寸的统一性。

[07] 工作压力 (Operating Pressure)

· 420: 最大工作压力 420 bar (6100 psi)

· 630: 最大工作压力 630 bar (9150 psi)

· 说明：这是阀门能承受的最大压力，与阀体的强度和密封有关。

[08] 电磁铁类型 (Solenoid Type)

· M: 高功率（气隙）电磁铁，带可拆卸线圈 (High-power (air-gap) solenoid with detachable coil)

· 说明：这是标准配置，线圈可旋转90度，更换线圈无需打开压力腔。

[09] 电压 (Voltage)

定义电磁铁线圈的额定电压。

· G24: 直流 24V

· G96: 直流 96V

· G110: 直流 110V

· G205: 直流 205V

· 注意:

· 文件第2页表格显示，当使用交流电源（如110V~或230V~）时，需要通过整流器控制，此时线圈仍使用对应的直流电压代码（如G96, G205）。订货号直接写直流电压代码。

· 其他电压（如12V, 42V, 220V等）需要查询文件第7页。

[10] 手动操作装置 (Manual Override)

· N9: 带隐藏式手动操作装置 (With concealed manual override)

· 无代码: 不带手动操作装置 (Without manual override)

· 说明：“N9”是标准配置，允许在不通电时手动切换阀门。

[11] 电气连接 (Electrical Connection)

· K4: 无插头（单独订购）；连接器符合 DIN EN 175301-803

· 说明:

· “K4”表示阀门本体不带插头，需要单独订购匹配的插头（见第13页）。

· 插头有多种类型（无电路、带指示灯、带整流器、带齐纳二极管等）。

[12] 阀芯位置监控 (Spool Position Monitoring)

· 无代码: 不带位置开关 (Without position switch)

· QMAG24: 带电感式位置开关 QM，监控阀芯"a"位置，24V (Monitored spool position "a")

· QMBG24: 带电感式位置开关 QM，监控阀芯"b"位置，24V (Monitored spool position "b")

· 注意:

· 位置开关版本仅适用于压力为420 bar的阀门。

· 详情见文件24830。

[13] 插件 (Inserts)

用于在P口安装的可选功能插件。

· 无代码: 不带单向阀插件，不带节流插件 (Without check valve insert, without throttle insert)

· P: 带单向阀插件 (With check valve insert)

· 功能：允许油液从P口自由流向A口，但阻止A口向P口回流。

· B12: 节流孔直径 1.2 mm

· B15: 节流孔直径 1.5 mm

· B18: 节流孔直径 1.8 mm

· B20: 节流孔直径 2.0 mm

· B22: 节流孔直径 2.2 mm

· 功能：限制通过阀门的最大流量，防止因流量过大导致阀芯无法正常切换或损坏。

[14] 密封材料 (Seal Material)

· 无代码: NBR密封 (NBR seals) - 橡胶，适用于矿物油、水-乙二醇等。

· V: FKM密封 (FKM seals) - 氟橡胶，耐高温、耐化学腐蚀，适用于酯类、磷酸酯等特殊液压油。

[15] 定位孔 (Locating Hole)

· 无代码: 不带定位孔 (Without locating hole)

· /62: 带定位孔和ISO 8752-3x8-St锁紧销 (With locating hole and locking pin)

· 说明：确保阀门在安装板上精确定位。

[16] 其他细节 (Further details)

· 无代码或空白：用于填写订货号中未涵盖的其他特殊要求。
