产品简介：

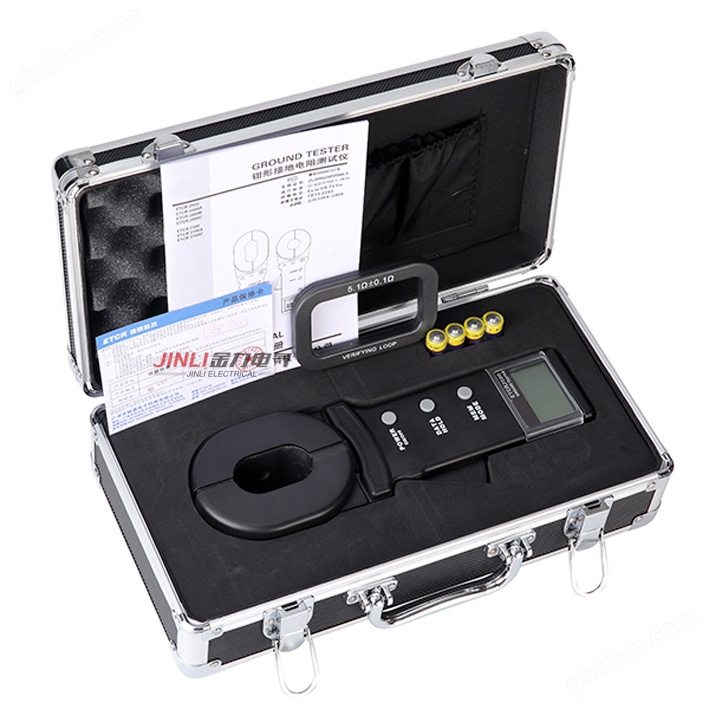

JL7006钳形接地电阻测试仪主要用于接地电阻测量、回路电阻测量、判断接地故障，电阻量程0.010Ω-1000Ω，分辨0.001Ω，钳口尺寸55mm×32mm，数据存储99组，可进行报警设置。
产品特性：
JL7006系列钳形接地电阻仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
JL7006系列钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，AQ快速、使用简便。
JL7006系列钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为JL7006系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
另外，C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
产品参数：
1、产品选型
型号 | 钳口尺寸 | 电阻量程 | 电流量程 | 数据存储 | 报警功能 |
JL7006 | 55X32mm | 1000Ω | —— | 99组 | 有 |
JL7006A | 55X32mm | 200Ω | —— | 99组 | 有 |
JL7006C | 55X32mm | 1000Ω | 0-30A | 99组 | 有 |
2、参数量程
电阻量程 | 测量范围 | 分辨力 | 准确度 |
0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） | |
0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
50.0Ω-99.5Ω | 0.5Ω | ±（2%＋0.5Ω） | |
100Ω-199Ω | 1Ω | ±（3%＋1Ω） | |
200Ω-395Ω | 5Ω | ±（6%＋5Ω） | |
400-590Ω | 10Ω | ±（10%＋10Ω） | |
600Ω-1000Ω | 20Ω | ±（20%＋20Ω） | |
电流量程 | 0.00mA -9.95mA | 0.05mA | ±（2.5%＋1mA） |
10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
100mA -299mA | 1mA | ±（2.5%＋10mA） | |
0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
3.0A-9.9A | 0.1 A | ±（2.5%＋0.3A） | |
10.0A-19.9A | 0.1 A | ±（2.5%＋0.5A） | |
20.0A-30.0A | 0.1 A | ±（3%＋1A） |
3、技术规格
| 电源： | 6VDC（4节5号碱性干电池） |
| 工作温度： | -20℃-55℃ |
| 相对湿度： | 20%RH-90%RH |
| 液晶显示器： | 4位LCD数字显示，长宽47×28.5mm |
| 钳表质量(含电池)： | 1130g |
| 钳表尺寸： | 长275mm、宽85mm、厚56mm |
| 保护等级： | 双重绝缘 |
| 结构特点： | 钳口方式 |
| 量程换档： | 自动 |
| 外部磁场： | ＜40A/m |
| 外部电场： | ＜1V/m |
| 单次测量时间： | 0.5 秒 |
| 电阻测量频率： | ＞1KHz |
| 电阻测量Max分辨率： | 0.001Ω |
| 电阻测量范围： | 0.01-200Ω(1000Ω) |
| *电流测量范围： | 0-30A（C型） |
| 被测电流频率： | 50/60Hz |
| 可存储测量数据： | 99组 |
| 电阻报警临界值设定范围： | 1-199Ω |
| *电流报警临界值设定范围： | 1-499mA（C型） |
