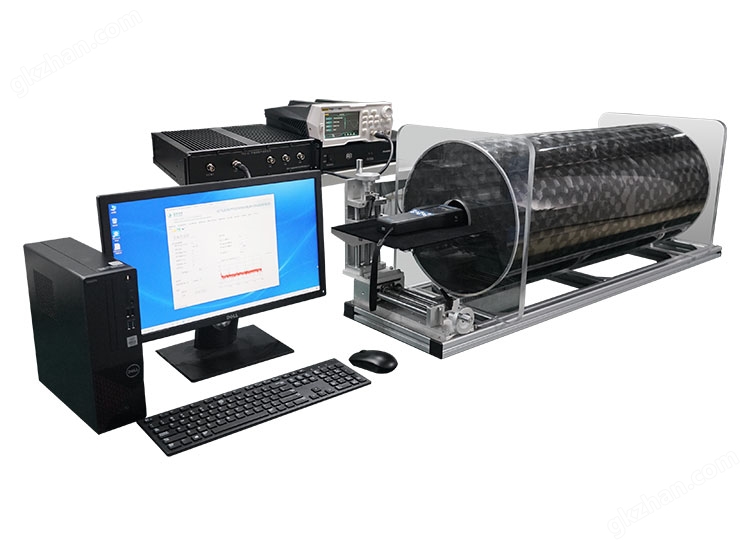

1.概述
局部放电带电检测技术作为高压电气设备绝缘状态的主要检测方法之一，能够较为全面、灵敏地反映电气设备的绝缘状况，与其他检测手段相比具有快速、准确的优势，因此在电力行业越来越受到重视，目前开关柜常用的局部放电检测手段是非接触式超声波检测法。
本检验平台适用于非接触式局部放电带电检测仪的性能检测及功能验证，为制造厂家、检测机构、科研院校等提供了一套标准的检测手段和依据，主要用途有：局部放电检测仪器的性能研究、出厂检测、入网检测和定期检测。局部放电检测仪校验平台对于仪器的质量保障，性能评估起到重要作用。
2.适用范围
适用于非接触式超声波局部放电带电检测仪的性能检测及功能验证。
3.功能特点
1）的智能测试软件，实现检测功能的一键式自动操作，根据设定声压级自动调节信号发生器，无需手动操作，大大简化了操作难度，用户可快速掌握校验平台的各项功能；
2）选用专业声级校准器和标准传声器，配合24位高精度超声波采集装置，精确测定信号幅值和声压级。
3）采用3-70kHz的宽频功放和扬声器，在测量频带内平坦度≤±1dB，准确测试被测仪器的频带特性。
4）可按照用户提供的模板加载相关测试数据和图形，直接生成试验报告，大大简化了报告的数据输入和整理工作；
5）配套专业吸音屏蔽筒，能够屏蔽外界干扰信号，保证测量结果的准确性和稳定性。
6）检验平台兼容国网的相关检测方案和技术规范，并可进行后期功能扩展。
4.引用标准
Q/GDW 11061-2017《局部放电超声波检测仪技术规范》
5.环境条件
环境条件应确保其不会使试验结果无效，或对所要求的检测质量产生不良影响。试验室的环境条件为：
环境温度：10℃～30℃；
相对湿度：15%～90%。
6.试验项目
（1）灵敏度试验；（2）频带测试试验；（3）动态范围试验；（4）线性度误差试验；（5）通道一致性试验；（6）重复性试验。
7.主要设备
（1）信号发生器
输出电压幅值：0~10V可调；输出波形：正弦波、方波；输出频率：0~25MHz；输出阻抗：50Ω；程控接口：具备USB或者网口程控功能，可以通过测控计算机进行操作。
（2）宽频功放
频率范围：20Hz-60kHz；输出平坦度：全频带内≤±0.25dB。
（3）宽频声源
频率范围：3kHz～60 kHz；辐射声压级：不低于80 dB。
（4）标准传感器
频率响应：3Hz-70kHz；灵敏度：6.7mv/Pa, -43dB±3dB re 1V/Pa。
（5）
通道数：4；分辨率：24位；采样率：128kS/s；频率范围：0-60kHz；输入范围：±10V；数据接口：USB。
（6）声级校准器
准确度：1级；标定声压级：94dB、114dB；总失真：≤2.5%。
（7）测试平台
托盘尺寸：280mm×260mm；托盘调节：水平：200mm；垂直：100mm。
（8）吸音屏蔽筒
直径：400mm；长度：1000mm。
8.软件

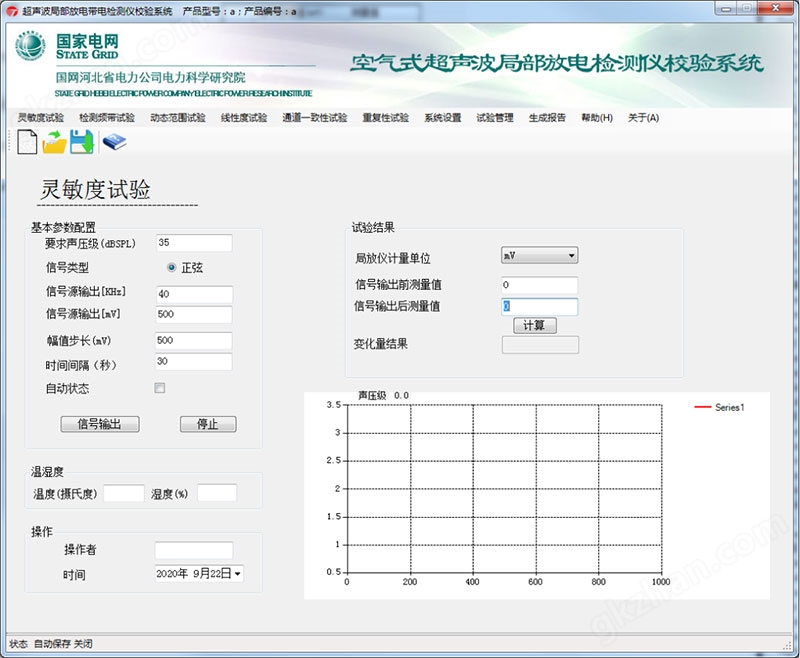

非接触式超声波局部放电检测仪校验系统的智能测控软件能够实现一键自动完成电压调节、频率调节、声压计自动设置等功能，软件界面如下：
