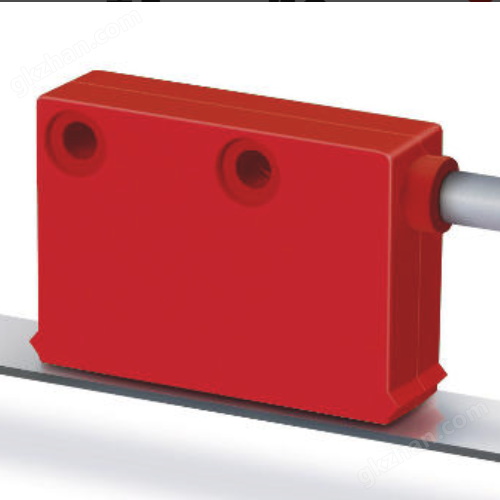

SIKO 磁性传感器 MSK320系列 希而科

最大分辨率为 12.5 μm • 与 MR320 或 MBR320 (250针)一起， 最大分辨率为 0.006° • 重复精度为 ±0.04 毫米 • 重复性精度 ±1 增量式 • 与磁尺 MB320/1， 磁环 MRI01 或者 MR320, 磁尺环 MBR320 配合工作 • 取值距离 ≤2 mm • 与 MR320 或者 MBR320（250针 ）相连接，最大可达 16000 脉冲/转

最大分辨率为 12.5 μm

与 MR320 或 MBR320 (250针)一起， 最大分辨率为 0.006°

重复精度为 ±0.04 毫米

重复性精度 ±1 增量式

与磁尺 MB320/1， 磁环 MRI01 或者 MR320, 磁尺环 MBR320 配合工作

取值距离 ≤2 mm

SIKO 磁性传感器 MSK320系列 希而科

SIKO 磁性传感器 MSK320系列 希而科

品牌：SIKO

系列：MSK320

品名：磁性传感器

页数：4页

A：工作电压 (Working Voltage)

4 : 24 V DC ±20% （带反极性保护）

5 : 5 V DC ±5% （注意：随着电缆长度增加可能有电压降）

B：造型结构 (Housing Design)

A : 长方形塑料外壳 (A-type structure)

ZM : 金属外壳（压铸锌），无 LED 状态指示灯 (ZM-type structure)

F : 圆柱形外壳 (F-type structure) （注意：此选项仅限输出信号为 NI、基准信号为 O 且缩放比例为 8 时）

C：连接方式 (Connection Type)

E1 : 开放的电缆末端 (Open cable end)

E6X : 圆形插头（无匹配连接器） (Circular plug, no mating connector)

E8X : D-SUB 9针插头（无配套连接器） (D-SUB 9-pin plug, no mating connector)

D：电缆长度 (Cable Length)

标准长度为 0.5 ... 2.0 m，最小增量为 0.5 m。

例如：01.0 代表 1.0 米电缆。

其他长度需咨询 。

E：输出电路 (Output Circuit)

PP : 推挽式 (Push-Pull) （注意：仅限运行电压为 24V DC）

LD : Line Driver (RS422)

TTL : TTL 电平 （注意：仅限同相式输出信号，且线缆长度 ≤ 5 m）

F：输出信号 (Output Signal)

NI : 非反相的 (Non-inverting)

I : 反相的 (Inverting) （注意：仅在 A 型或 ZM 型结构，且基准信号为 I 或 R 时可选）

G：基准参考信号 (Reference Signal)

O : 无基准信号 (None)

I : 周期性指数信号 (Periodic index signal) （注意：仅对 A 型或 ZM 型结构，索引信号宽度约 3.2mm）

R : 固定参考点 (Reference fixed) （注意：仅对 A 型或 ZM 型结构，且缩放比例不为 1 时可选）

FR : 灵活的参考点 (Flexible reference) （注意：仅在 ZM 结构，且配合磁尺 MB320/1 时可选）

H：线性分辨率 / 径向缩放因数 (Linear Resolution / Radial Scaling Factor)

这里列出的是分辨率 （线性）和对应的缩放因数 。根据您的精度需求选择：

0.0125/64: 分辨率 12.5 μm (0.0125 mm)，缩放因数 64 （最高分辨率 ）

0.04/20: 分辨率 0.04 mm，缩放因数 20

0.05/16: 分辨率 0.05 mm，缩放因数 16

0.08/10: 分辨率 0.08 mm，缩放因数 10

0.1/8: 分辨率 0.1 mm，缩放因数 8

0.16/5: 分辨率 0.16 mm，缩放因数 5

0.2/4: 分辨率 0.2 mm，缩放因数 4

0.8/1: 分辨率 0.8 mm，缩放因数 1
